UAV 成果上傳平台

*

FAQ / 系統操作說明

本頁面最後更新時間：2022/06/24 10:25

標題 次標題 新視窗
說明文件
教育訓練影片(2021/03/04) - 影片連結
教育訓練手冊(2021/02/26)
上傳資料結構
上傳 任務 資料前，請先下載檔案資料夾分類參考結構，以便整理您的成果資料 (2021/06/11)
目前產品分為 4 大類(測繪產品、環景照片、一般產品、影片)，進行上傳前，可以依據本範例結構先進行資料分類，再逐一依據不同屬性欄位上傳檔案，以便進行資料檢測及歸檔作業。

請點選右側 [Download] 按鈕進行下載目錄結構。

*因應計畫滾動式調整，實際上傳類型請以操作頁面"上傳區塊"之設置類型為主
表. 空拍產品上傳類型明細

類型

項目

項目說明

檔案格式

1.測繪產品

1.1正射影像及其附加檔

糾正過後具坐標及比例尺之標籤圖檔格式(Tagged Image File Format, TIFF)，帶經緯度、TWD97/TM 2坐標系統或相關帶有屬性資料之影像

GeoTiff (.tif + .tfw)

1.2原始照片

處理正射影像之原始照片，需具備GPS坐標資訊照片

JPEG格式 (.jpg)

1.3精度評估報告

影像相關商業軟體產製正射影像或DSM模型之評估報告，例如使用 Pix4D、PhotoScan 影像處理軟體產製出檢查報告。

PDF格式(.pdf)

1.4控制點坐標

空拍時佈設之控制點，包含x、y、z資料，TWD97/TM 2坐標系統

.txt,csv,dat

1.5控制點照片

空拍時佈設之控制點照片，需與控制點坐標一致

JPEG格式 (.jpg)

1.6飛行記錄

執行飛行任務時之飛行軌跡資料，紀錄飛行路徑及飛行高度

kml、txt、dat、word

1.7數值地表模型(DSM)

地球表面可見光無法穿透的最上層表面的數值模型

Geotiff(.tif)

1.8 3D模型

數值地表模型與空拍照片產製之3D立體模型，包括：三維模型檔(obj)、材質標頭檔(mtl)、材質貼圖檔(jpeg)、地理輔助資料(kmz)

obj、mtl、jpeg、kmz 等相關

1.9 數值地形加值圖(HOST CS 坡度 坡向 陰影..)
DTM_Product

數值地表模型與空拍照片產製之3D立體模型，包括：三維模型檔(obj)、材質標頭檔(mtl)、材質貼圖檔(jpeg)、地理輔助資料(kmz)

將多個關聯檔案(*.tif ; *.jpg….)打包成單一壓縮檔

1.10 數值高程模型DEM(光達)
DEM_Lidar

存放DEM光達(Lidar)檔案

*.tif

1.11 DEM點雲原始資訊-原始深度資訊
DEM_PointCloud_Depth

DEM點雲原始深度資訊檔案

將多個關聯檔案(例如：*.dat等)打包成單一zip壓縮檔

1.11 DEM點雲原始資訊-載具光達姿態
DEM_PointCloud_Pose

DEM點雲載具光達姿態檔案

將多個關聯檔案(例如：*.dat等)打包成單一zip壓縮檔

1.12 數值高程模型DSM(光達)
DSM_Lidar

存放DSM光達(Lidar)檔案

*.tif

1.13 DSM點雲原始資訊-原始深度資訊
DSM_PointCloud_Depth

DSM點雲原始深度資訊檔案

將多個關聯檔案(例如：*.dat等)打包成單一zip壓縮檔

1.13 DSM點雲原始資訊-載具光達姿態
DSM_PointCloud_Pose

DSM點雲載具光達姿態檔案

將多個關聯檔案(例如：*.dat等)打包成單一zip壓縮檔

2.環景照片

2.1環景照片

拼接完成之全景或環景照片(全景或環景球)及原始照片，需具備GPS坐標資訊

JPEG格式 (.jpg)

3.一般產品

3.1照片

一般空拍照片(正拍、斜拍)，帶有GPS坐標資訊

JPEG格式 (.jpg)

4.影片

4.1影片

環景影片或一般成果紀錄、發表之影片類型

mov、mp4、wmv、avi、mpg
瀏覽器版本
瀏覽器版本說明：為什麼會顯示瀏覽器版本過舊？

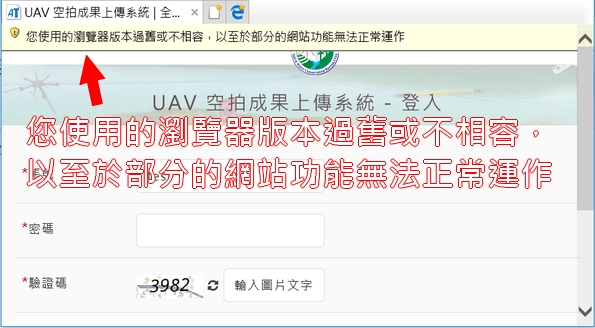

(圖：瀏覽器顯示版本太舊示意圖)

您的瀏覽器畫面如果沒有出現以上訊息，則可略過以下說明。

說明


  1. 本站性質為提供上傳巨大檔案(單檔超過 1 GB以上)，以及有眾多檔案處理效果，進而採用最新網頁 HTML5 規格標準。
  2. 對於網站技術人員及網頁設計人員來說，網站技術向下支援舊款瀏覽工具(例如 IE 6、IE 8 、IE 11 等)，研發人員不僅僅需要投入許多時間來研究相容性及呈現上的問題，更重要的是，花費時間所作的努力，仍極有可能是無功而返。
  3. 舊款瀏覽器更有瀏覽速度慢、功能性老舊、安全性漏洞等嚴重問題


基於以上因素，我們建議您使用或下載支援 HTML5 最新版的瀏覽器(例如：Google Chrome)。

如何更新您目前使用的瀏覽器？


若您使用的瀏覽器版本過舊，以至於部分的頁面功能無法正常運作，請依照以下流程使用新版瀏覽器，以取得最佳體驗效果。

為了取得最佳體驗效果，我們建議您使用或下載支援 HTML5 最新版的瀏覽器(例如：Google Chrome)。

下載 Google Chrome

我現在用的瀏覽器是甚麼？


(以下為系統自動檢測結果)
您目前使用的瀏覽器-
瀏覽器核心：
瀏覽器版本：


瀏覽器使用者代理程式字串(User Agent)
PDF無法開啟
PDF無法開啟：為什麼開啟會空白或是亂碼？

解決方式


  1. 安裝Adobe PDF 增效模組 - [細節請按此-Adobe官網]
  2. 更新成最新瀏覽器
  3. 安裝PDF Viewer模組(Chrome瀏覽器適用)

如何更新您目前使用的瀏覽器？


若您使用的 Chrome 瀏覽器版本開啟 PDF 頁面無法正常檢視，請依照以下流程安裝擴充功能，以取得最佳體驗效果。


下載 PDF Viewer 套件 (Google Chrome)

下載完成並安裝後，可能要關閉瀏覽器重開。

我現在用的瀏覽器是甚麼？


(以下為系統自動檢測結果)
您目前使用的瀏覽器-
瀏覽器核心：
瀏覽器版本：


瀏覽器使用者代理程式字串(User Agent)
系統登入
登入畫面
無法登入系統

一、如顯示「帳號不存在」，請先連絡相關承辦人開通帳號。
二、本站帳號登入資料均透過單一簽入系統驗證，如單簽系統或委辦系統中斷或維修無法連線，則本站功能也將暫時無法登入使用。
操作畫面卡住
選擇下拉式選項後沒有反應、或等待時間過長(防毒軟體因素)
當選取有下拉式的選項後(例如：計畫編號)，會一直顯示請等待(Loading...)的畫面，持續超過1分鐘以上都沒有消失。

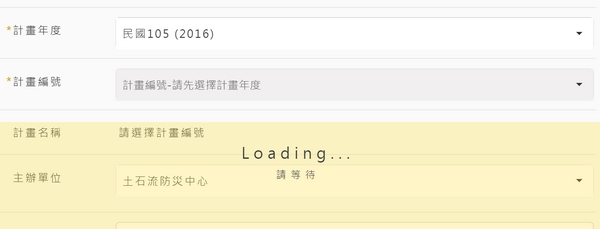

(圖：Loading畫面卡住示意圖)

說明及注意事項
一、本系統使用AJAX技術開發，因此請勿禁用 JavaScript 。如安裝賽門鐵克防火牆之類的軟體，請關閉該軟體對本網站 JavaScript 的攔截(廣告阻擋)，避免造成誤判而無法使用。

二、因選取項目後會即時篩選查詢並回傳資料， 目前發現 Avira 小紅傘防病毒軟體若誤判資料，則會造成畫面卡住現象，可先停用(1) 「Real-Time Protection啟用」 (2)「 Web Protection 」功能，接著重新整理瀏覽器頁面重複原先步驟。如果還是發生此情況，請擷取您的防毒軟體名稱及版本，回傳給我們。

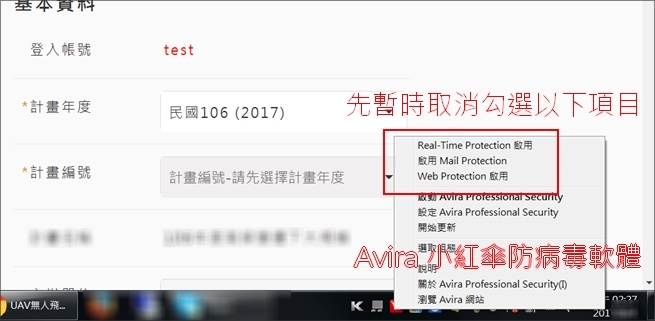

(圖：先停用小紅傘防病毒軟體的網頁檢測功能，可避免資料被誤判而無法回應)
找不到計畫所屬編號
請先到『委辦計畫作業管理系統(http://plan.swcb.gov.tw/) 』，將所屬計畫之廠商基本資料（包含服務團隊成員）填寫完成後儲存。
請注意：請務必確認委辦計畫作業管理系統中每個欄位都有確實填寫後並儲存，方可正確拋接完整資料至本系統使用
流程圖
UAV上傳平台流程圖
任務內容
產生TWD97正射影像-如何匯出正射影像(*.tif)及其附加檔案(*.tfw)
正射影像的坐標系統(Cordinare system)請選用TWD97。
以下將以 Agisoft Metashape 軟體(PhotoScan)示範匯出時需勾選的選項(如使用其他軟體無法產製，則請另來電詢問)，以便能匯出正射影像(*.tiff)檔案及其附加檔案(*.tfw)。

Tips: 請將影像的空白區域設置為 "0" (而非使用255)，避免白邊背景產生。
背景顏色須為黑色，或者影像無數值區域以黑色(0, 0, 0)填滿。
background color = "black" 影像的空白區域設置


步驟1：File > Export > Export Orthomosaic > Export JPEG/TIFF/PNG...
Export
圖1

步驟2：選取坐標系統(Cordinate System)為TWD97，勾選 Write World file
坐標系統
圖2

接著即可透過本平台之UAV上傳軟體，經開設一新任務後進行上傳。
上傳
圖3
此外，處理這批正射影像之原始照片(*.jpg)，請全數進行壓縮成單一ZIP檔案(photo.zip)， 另上傳至 『測繪產品』=>『1.2原始照片』區域。
上傳任務(網頁版)
多任務預存(可預先增加多個不同拍攝任務)
第一步-填寫基本資料-透過地圖瀏覽拍攝坐標位置(GOOGLE MAP)
第二步-選擇類型(以測繪產品為例)
第二步-選擇類型(以一般產品為例)
第二步-選擇類型(以環景照片為例)
第二步-選擇類型(以影片為例)
第三步-上傳及送出成果(以測繪產品為例)
第三步-上傳及送出成果(以環景照片為例)
第三步-上傳及送出成果(以一般產品為例)
第三步-上傳及送出成果(以影片為例)
完成表單(輸出PDF)(以測繪產品為例)
訊息回饋 系統產生的訊息有哪些？
[E-mail通知]UAV 成果上傳平台
在完成《上傳任務》表單以及送出封存後，系統將會依據不同情況發出以下各種信件：

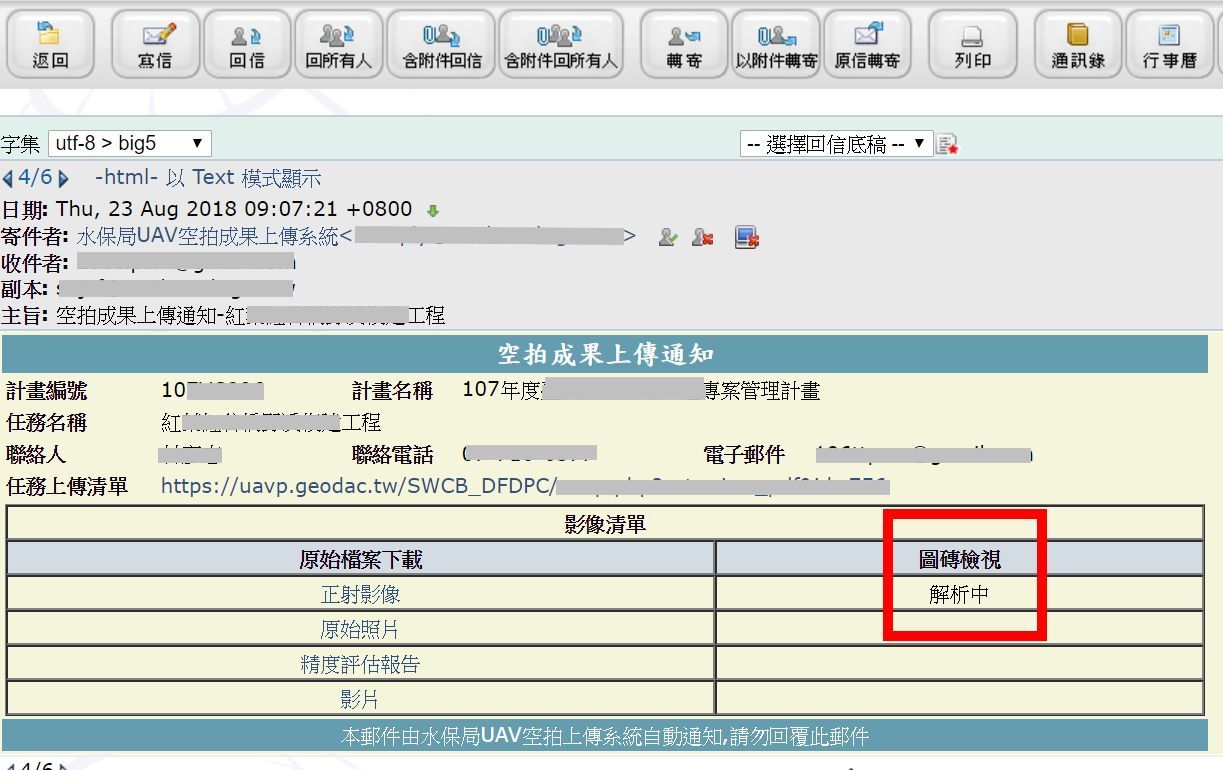

上傳完成通知信件

已經完成正式存檔，系統將進入相關排程處理。(提醒 UAV 空拍產品已開始進行解析中的狀態)

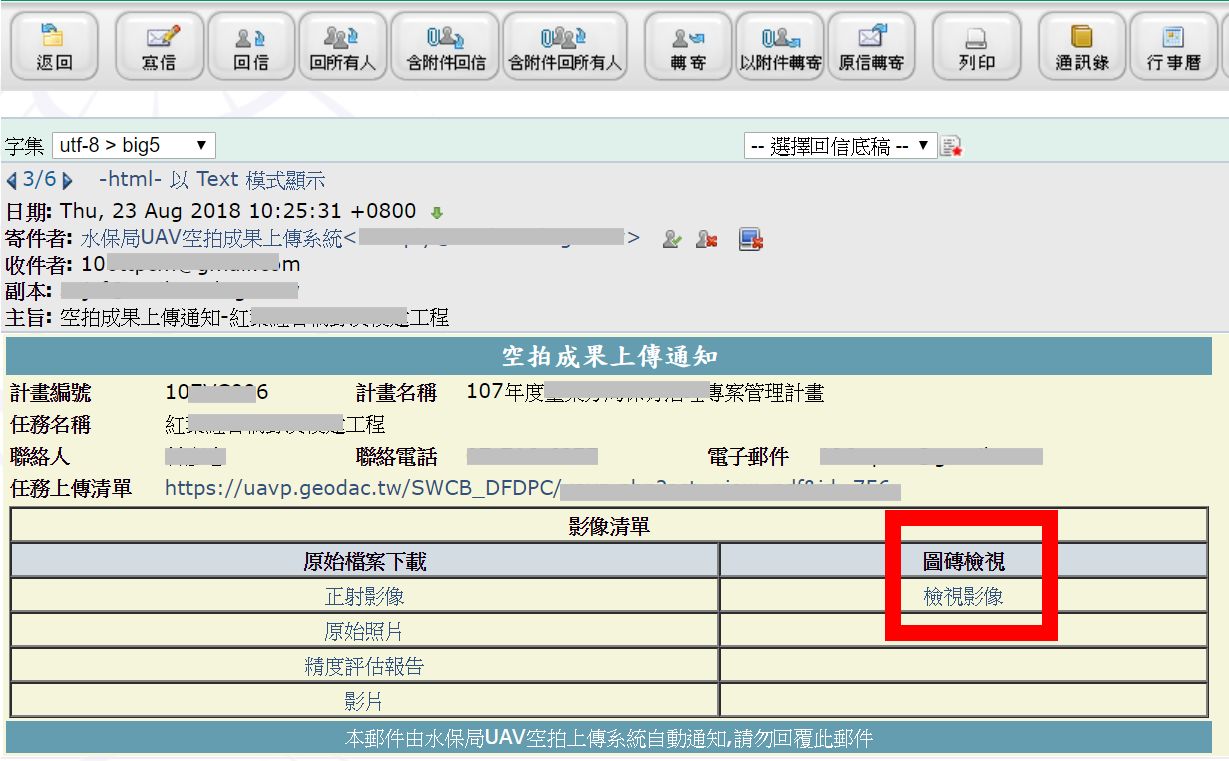

解析完成信件

(UAV空拍產品完成解析的狀態及相關團磚連結)

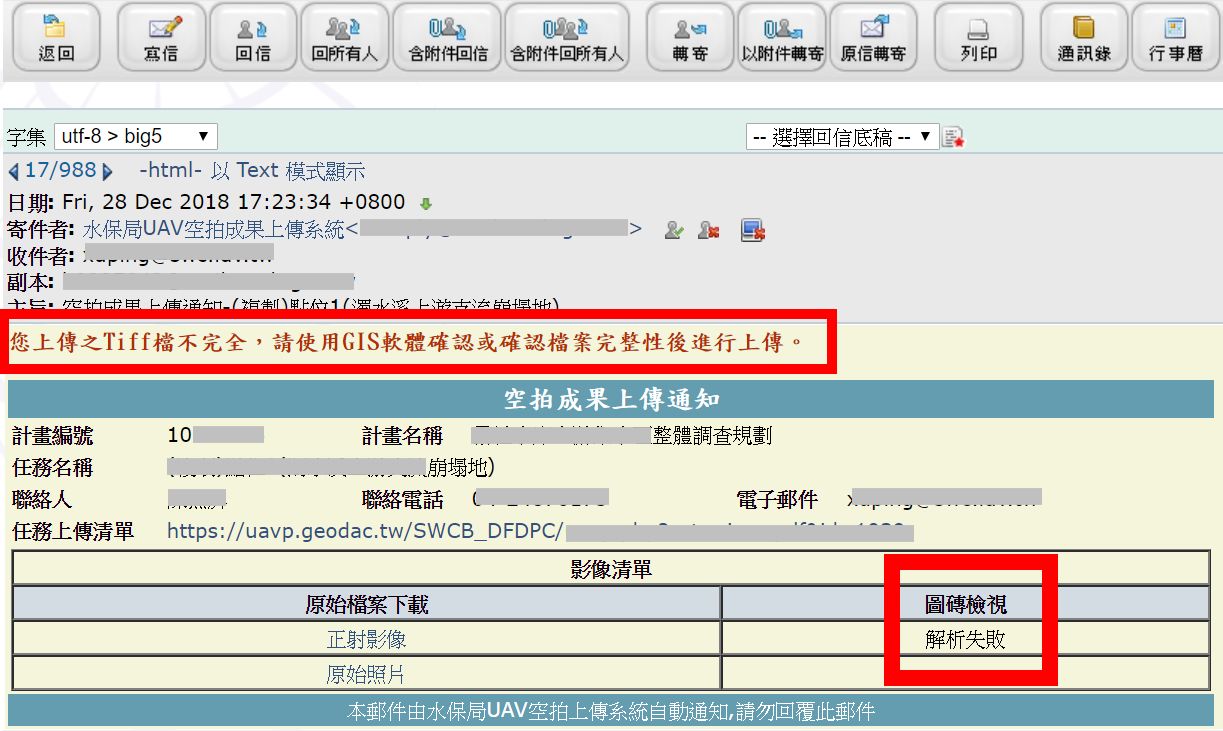

解析失敗信件

如果無法順利解析上傳資料，則會回饋錯誤訊息，請修正後重新上傳並送出處理。(無法順利解析上傳資料)
?
